FZB氟塑料自吸泵
一、氟塑料自吸泵概述：
FZB系列氟塑料自吸泵是按國際標準并結合非金屬泵的工藝設計制造。泵體采用金屬外殼內襯氟塑料，過流部件全部采用氟塑料合金制造，泵蓋、葉輪等均用金屬嵌件外包氟塑料整體燒結壓制而成，軸封采用外裝式先進的波紋管機械密封，靜環選用99.9%氧化鋁陶瓷（或氮化硅），動環采用四氟填充材料，其耐腐耐磨密封性極好。泵的進出口均采用鑄鋼體加固，以增強了泵的耐壓性。實際使用顯示，該泵具有耐強酸堿、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。
二、氟塑料自吸泵設計特點：
FZB自吸泵突出的特點就是具有自吸功能，可抽送低于泵安裝位置以下的液體，且性能穩定，操作簡單，只需在泵第一次使用前灌液后，第二次及以后使用則無需灌液，直接開機即可，自吸高度可根據介質密度在2至4米內確定，是替代體型笨重的液下泵的最佳選擇，FZB系列自吸離心泵，過流部件均采用氟塑料合金制造，安全便捷可靠。
三、氟塑料自吸泵泵的軸封：
FZB系列氟塑料自吸泵采用目前先進的外裝式四氟波紋管機械密封，擁有多層保護，延長了機封使用壽命，對于輸送含雜質顆粒介質時，可配用無冷卻水單端面硬對硬（碳化硅對碳化硅）機械密封，所以用戶選型時需考慮到介質中的固體含量、
適用溫度：-20°C至120°C。

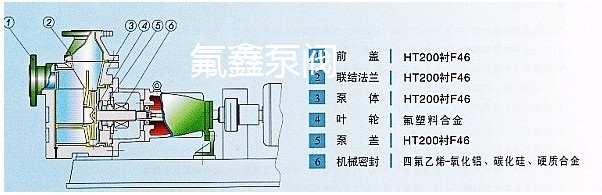

四、氟塑料自吸泵結構與材料：
五、氟塑料自吸泵型號意義：
80FZB-30L | |||
80 | 進口直徑是80mm | B | 單級單吸離心泵 |
F | 采用氟塑料制造 | 30 | 揚程是30mm |
Z | 具有自吸功能 | L | 長支架 |
六、氟塑料自吸泵型號及參數：
型號 | 流量 | 揚程 | 效率 | 汽蝕余量 | 進口*出口 | 自吸高度 | 自吸時間 | 轉速 | 機電功率 | 整機質量 |
m3/h | m | % | m | mm | m | s | r/min | kw | kg | |
25FZB-20L | 1.5 | 19 | 10 | 3 | 25×25 | 1 | 180 | 2900 | 2.2 | 65 |
*3.6 | 18 | 20 | ||||||||
6 | 16 | 30 | ||||||||
40FZB-20 | 5 | 22 | 35 | 3 | 40×50 | 1 | 180 | 2900 | 3 | 47 |
*8 | 20 | 42 | ||||||||
12 | 17 | 40 | ||||||||
40FZB-30L | 5 | 32 | 24 | 3.5 | 40×50 | 3 | 150 | 2900 | 4 | 160 |
*8 | 30 | 48 | ||||||||
12 | 28 | 45 | ||||||||
50FZB-20 | 8 | 22 | 35 | 3 | 50×50 | 1 | 180 | 2900 | 3 | 47 |
*12 | 20 | 42 | ||||||||
15 | 17 | 40 | ||||||||
50FZB-30L | 8 | 32 | 24 | 3.5 | 50×50 | 3 | 150 | 2900 | 4 | 160 |
*12 | 30 | 48 | ||||||||
15 | 28 | 45 | ||||||||
50FZB-45L | 8 | 47 | 24 | 3.5 | 50×32 | 3 | 150 | 2900 | 7.5 | 210 |
*12 | 45 | 35 | ||||||||
15 | 43 | 32 | ||||||||
50FZB-70L | 8 | 72 | 20 | 4 | 50×32 | 3 | 150 | 2900 | 15 | 320 |
*12 | 70 | 26 | ||||||||
25 | 65 | 39 | ||||||||
65FZB-20L | 15 | 22 | 43 | 4 | 65×50 | 3 | 180 | 2900 | 4.0 | 180 |
*25 | 20 | 57 | ||||||||
35 | 15 | 50 | ||||||||
65FZB-30L | 15 | 32 | 40 | 4 | 65×50 | 3 | 200 | 2900 | 7.5 | 210 |
*25 | 30 | 55 | ||||||||
35 | 27 | 48 | ||||||||
65FZB-45L | 15 | 47 | 30 | 4 | 65×40 | 3 | 180 | 2900 | 11 | 300 |
*25 | 45 | 42 | ||||||||
35 | 38 | 44 | ||||||||
65FZB-70L | 15 | 72 | 30 | 4 | 65×40 | 3 | 180 | 2900 | 22 | 440 |
*25 | 70 | 41 | ||||||||
35 | 65 | 42 | ||||||||
80FZB-20L | 35 | 21 | 60 | 4.5 | 80×65 | 3 | 150 | 2900 | 7.5 | 252 |
*50 | 20 | 63 | ||||||||
60 | 15 | 56 | ||||||||
80FZB-30L | 35 | 32 | 54 | 4.5 | 80×65 | 3 | 150 | 2900 | 11 | 284 |
*50 | 30 | 58 | ||||||||
60 | 25 | 48 | ||||||||
80FZB-45L | 35 | 47 | 45 | 4.5 | 80×65 | 3 | 180 | 2900 | 15 | 330 |
*50 | 45 | 53 | ||||||||
60 | 42 | 46 | ||||||||
80FZB-70L | 35 | 72 | 45 | 5 | 80×50 | 3 | 200 | 2900 | 30 | 550 |
*50 | 70 | 50 | ||||||||
60 | 65 | 43 | ||||||||
100FZB-30L | 65 | 32 | 54 | 6 | 100×80 | 3 | 150 | 2900 | 18.5 | 390 |
*100 | 30 | 60 | ||||||||
110 | 26 | 54 | ||||||||
100FZB-45L | 65 | 46 | 48 | 6 | 100×80 | 3 | 150 | 2900 | 30 | 500 |
*100 | 45 | 55 | ||||||||
110 | 40 | 48 |
注：1、*為標準規格;盡量選用與本表相同或相近的參數，若不在此表范圍內，本廠通過改進葉輪來實現。
2、使用工況點流量過小時出口應接回流管.
注：1、*為標準規格;盡量選用與本表相同或相近的參數，若不在此表范圍內，本廠通過改進葉輪來實現。
2、使用工況點流量過小時出口應接回流管.
